1 范圍

      本標準規定了家具制造業手動噴漆房通風設施的氣流組織形式、控制面位置及控制面風速的檢測 與評估標準。

      本標準適用于家具制造業手動噴漆房通風設施的設計、控制風速的檢測與評估。木材加工和木竹 藤棕草制品業的手動噴漆房可參照執行。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 3095 環境空氣質量標準

      GB 6514 涂裝作業安全規程涂漆工藝安全及其通風凈化

      GB 14444 涂裝作業安全規程噴漆室安全技術規定

      GB 16297 大氣污染物綜合排放標準

      GB/T 16758 排風罩的分類及技術條件

      GB 50016 建筑設計防火規范

      GB/T 25915.3-2010 潔凈室及相關受控環境 第3部分:檢測方法

      GB/T 25915.6-2010 潔凈室及相關受控環境 第6部分:詞匯

      GB 50019 工業建筑供暖通風與空氣調節設計規范

      GB 50073 潔凈廠房設計規范

      GBZ 1 工業企業設計衛生標準

      GBZ2.1 工作場所職業危害接觸限值 第1部分:化學有害因素

      AQ 4211 家具制造業防塵防毒技術規范

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      手動噴漆房 manual spray painting room

      專用于進行手動噴漆作業的帶強制通風的全封閉建筑物。

3.2

      氣流組織 air distribution

      氣流流向和均勻度按一定要求進行組織。

3.3

      靜壓倉 plenum chamber

      用于減少動壓、增加靜壓、穩定氣流和減少氣流振動的通風裝置。

3.4

      單向流 unidirectional airflow

      通過整個斷面的風速穩定、大致平行的受控氣流。

      [GB 50073-2013,定義 2.0.14；GB/T 25915.6-2010,定義 2.138]

3.5

      氣流均勻性 uniformity of airflow

      各點風速值處于平均風速限定百分率以內的單向流形式。

      [GB/T 25915.3-2010,定義 3.4.8；GB/T 25915.6-2010,定義 2.139]

3.6

      控制面 capture face

      為控制有害物質而設定的截面。

3.7

      控制面風速 capture face velocity

      將控制面上有害物質有效捕集所需的最小風速。

4 氣流組織形式

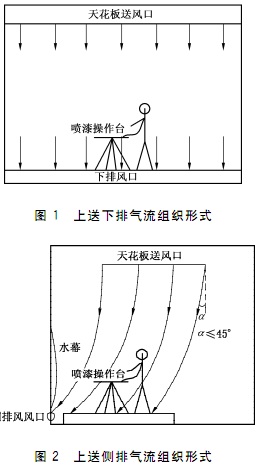

4.1 手動噴漆房應采用上送下排（如圖1所示）或上送側排（如圖2所示）的單向流氣流組織形式。

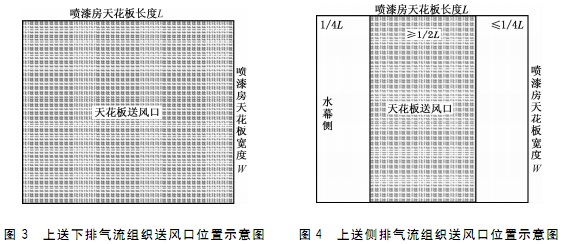

4.2 手動噴漆房采用上送下排單向流氣流組織時，上送風的氣流方向應垂直向下，送風口宜布滿整個 天花板（如圖3所示）；手動噴漆房采用上送側排單向流氣流組織時，上送風的氣流方向與垂直面的夾角

      a 應不大于45°,送風口應與房間天花板同寬，送風口長度應不小于天花板長度的1/2(具體如圖4所示）。

4.3 手動噴漆房應采取均流措施，宜通過靜壓倉等裝置保證氣流的均勻性；靜壓倉宜采取氣流分布裝置，送入靜壓倉的空氣流速宜為2 m/s?3 m/s,不能大于5 m/s。

4.4 手動噴漆房采用下排風時應保證排風口處的氣流均勻性；手動噴漆房采用側排風時，應在水幕下方設置排風口。

5 控制面位置確定

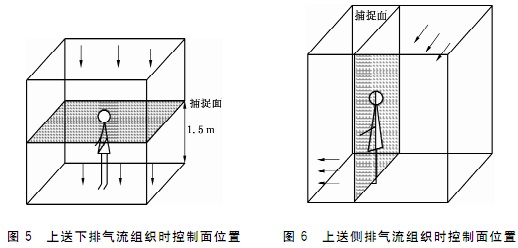

      手動噴漆房采用上送下排氣流組織形式時，取距地面1.5 m高度處的水平截面為控制面，如圖5

      手動噴漆房采用上送側排氣流組織形式時，取勞動者所在位置的垂直截面為控制面，如圖6所示。

6 控制面風速

6.1 控制面風速檢測點設置
