1 范圍

      GB/T 12666的本部分適用于檢驗單根電線電纜在水平狀態下用規定火焰直接燃燒時的阻燃性能。

      GB/T 12666的本部分規定了單根電線電纜水平燃燒試驗設備及方法，并給出了推薦的性能要求。

2 規范性引用文件

      下列文件中的條款通過GB/T 12666的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/Z 5169.15-2001 電工電子產品著火危險試驗 試驗方法 500W標稱試驗火焰和導則(IEC/TR 2 60695-2-4/2:1994,IDT)

3 試樣

      從成品電線電纜或軟線上截取試樣一根，長約250mm。

4 試樣處理

      試驗前，試樣、設備和周圍空氣應在（23.0±5.0）℃溫度下達到熱平衡，整個試驗期間周圍空氣溫度應穩定在（23.0±5.0）℃。

5 試驗設備

5.1 引燃源

      引燃源應為符合GB/Z 5169.15-2001中4.2.1規定的實驗室噴燈，并按GB/Z 5169.15-2001中4.4提供的認可方法對噴燈進行校準。

      仲裁試驗時，試驗用燃氣應為技術級甲烷（純度至少達到98.0%），標稱熱值37.3MJ/m3。允許使用其他等級的甲烷、天然氣、煤氣或丙烷，無論何種情況，燃氣應能提供可校準的火焰。

      噴燈火焰應至少每兩周進行一次校準。如使用的不是仲裁試驗用技術級甲烷，每天試驗前應對噴燈火焰進行校準。罐裝天然氣換罐或任何燃氣設備改變時，應對噴燈火焰進行校準。

5.2 固定噴燈底座用楔子

      固定噴燈底座用楔子應能將噴燈燈管從豎直位置轉至與豎直位置成20°角，同時使燈管口平面與燈管縱軸線的交點和試驗火焰的藍色內錐觸及試樣表面點之間的距離應為40mm的供火位置。噴燈處于供火位置時，噴燈燈管縱軸線應處在正交于試樣縱軸線同時通過試樣中點的垂面內，使試驗火焰的藍色內錐正好觸及試樣正表面中心線中點。

5.3 試驗室

      試驗室應能密閉，并配備氣密的玻璃窗框、門或其他裝置以便操作設備和觀察。試驗室內部每條直線尺寸應至少為610mm或更長，且試驗室應至少具有4m³的容積，包括排氣通道的體積，排氣通道的體積不作規定。其中至少2m³應位于試驗火焰區域的上方，作為熱量和煙氣累積的空間。

      試驗室應配備一個方便操作設備的氣密的手套箱或其他當接近通道完全關閉時可操作設備的裝置。

      試驗室應配備一個排風機以便在試驗后將煙氣排出試驗區域之外。

6 試驗步驟

      將試樣水平固定在試驗室中。在試驗室底部平鋪一層厚度不大于6mm的矩形醫用棉層，棉層面積不小于305mm×（150～200）mm，棉層表面以水平試樣的軸線為中心，棉層的上表面應位于試驗火焰的藍色內錐觸及試樣表面點下方（230～240）mm。

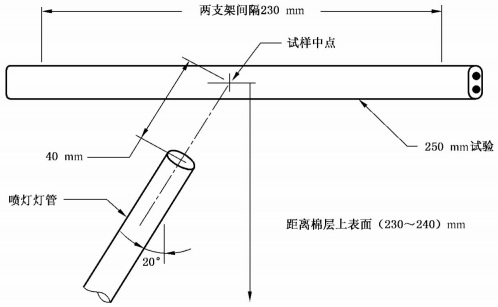

      將試樣如圖1固定在可使試樣保持水平的支架上，兩支架間隔230mm。

圖1 試樣及噴燈位置示意圖

      每次試驗前，噴燈豎直且遠離試樣并檢驗火焰，保證其總高度為（125±10）mm，藍色內錐高（40±2）mm。將調節好的噴燈固定在楔形臺上，使噴燈處于供火位置。

      點燃噴燈向試樣供火30s，然后將噴燈向后傾斜，把火焰從試樣上移開。供火和移開火焰的動作要迅速，同時盡可能避免造成對鋪墊在試驗室底部的棉層和周圍空氣的擾動。

7 性能要求

      如試驗結果同時符合下述要求，則判定電線電纜通過本試驗。

      a) 試樣炭化長度不大于100mm；

      b) 在試驗過程中和試驗后，鋪墊在試驗室底部的棉層沒有被燃燒滴落物引燃（無火焰的炭化忽略不計）；

      c) 如果在試驗過程中有灼熱物、燃燒著的微粒或液滴落在鋪墊在底部的棉層外或楔子上，則重復第6章的操作，棉層應覆蓋以試樣水平軸為中心的305mm×355mm長的試驗表面，同時在噴燈周圍楔子的表面鋪上棉層，試驗結果應符合第7章中a）、b）的要求。
