1 范圍

      本標準規定了建筑通風、空氣調節和排煙系統用防火閥、排煙防火閥、排煙閥（以下通稱為閥門）的術語和定義、分類及標記、材料及配件、要求、試驗方法、檢驗規則、標志、包裝、儲運和貯存等。

      本標準適用于工業與民用建筑、地下建筑的通風和空氣調節系統中設置的防火閥，工業與民用建筑、地下建筑的機械排煙系統中設置的排煙防火閥、排煙閥。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191 包裝儲運圖示標志（GB/T 191-2000，eqv ISO 780：1997）

      GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差（eqv ISO 2768-1：1989）

      GB/T 2624 流量測量節流裝置 用孔板、噴嘴和文丘里管測量充滿圓管的流體流量

      GB 4717-1993 火災報警控制器通用技術條件

      GB 9969.1 工業產品使用說明書 總則

      GB/T 9978-1999 建筑構件耐火試驗方法（neq ISO/FDIS 834-1：1997）

      GB/T 13306 標牌

      GB/T 13384 機電產品包裝通用技術條件

      GB/T 14436 工業產品保證文件 總則

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      防火閥 fire damper

      安裝在通風、空氣調節系統的送、回風管道上，平時呈開啟狀態，火災時當管道內煙氣溫度達到70℃時關閉，并在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。

      防火閥一般由閥體、葉片、執行機構和溫感器等部件組成。

3.2

      排煙防火閥 fire damper in smoke-venting system

      安裝在機械排煙系統的管道上，平時呈開啟狀態，火災時當排煙管道內煙氣溫度達到280℃時關閉，并在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。

      排煙防火閥一般由閥體、葉片、執行機構和溫感器等部件組成。

3.3

      排煙閥 smoke damper

      安裝在機械排煙系統各支管端部（煙氣吸入口）處，平時呈關閉狀態并滿足漏風量要求，火災或需要排煙時手動和電動打開，起排煙作用的閥門。帶有裝飾口或進行過裝飾處理的閥門稱為排煙口。

      排煙閥一般由閥體、葉片、執行機構等部件組成。

4 分類及標記

4.1 按閥門控制方式分類見表1。

表1 按閥門控制方式分類

4.2 按閥門功能分類見表2。

表2 按閥門功能分類

4.3 按外形分類分為矩形閥門和圓形閥門。

4.3.1 圓形閥門常用規格見表3。

表3 圓形閥門常用規格      單位為毫米

4.3.2 矩形閥門常用規格見表4。

表4 矩形閥門常用規格     單位為毫米

表4（續）    單位為毫米

4.4 標記

4.4.1 防火閥的名稱符號為FHF。

4.4.2 排煙防火閥的名稱符號為PFHF。

4.4.3 排煙閥的名稱符號為PYF。

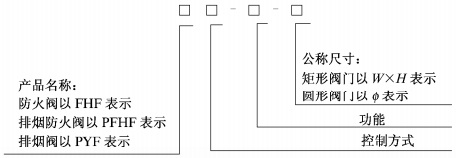

4.4.4 閥門標記為：

      標記示例

      示例1：FHF WSDj-F-630×500表示具有溫感器自動關閉、手動關閉、電控電機關閉方式和風量調節功能，公稱尺寸為630mm×500mm的防火閥。

      示例2：PFHF WSDe-Y-1 000表示具有溫感器自動關閉、手動關閉、電控電磁鐵關閉方式和遠距離復位功能，公稱直徑為1000mm的排煙防火閥。

      示例3：PYF SDc-K-400×400表示具有手動開啟、電控電磁鐵開啟方式和閥門開啟位置信號反饋功能，公稱尺寸為400mm×400mm的排煙閥。

5 材料及配件

5.1 材料及零部件

5.1.1 閥體、葉片、擋板、執行機構底板及外殼宜采用冷軋鋼板、鍍鋅鋼板、不銹鋼板或無機防火板等材料制作。

5.1.2 排煙閥的裝飾口宜采用鋁合金、鋼板等材料制作。

5.1.3 軸承、軸套，執行機構中的棘（凸）輪等重要活動零部件，采用黃銅、青銅、不銹鋼等耐腐蝕材料制作。

5.1.4 各類彈簧的制作應符合相應的國家標準要求。

5.2 配件

5.2.1 閥門的執行機構應是經國家認可授權的檢測機構檢測合格的產品。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
